| 共振頻率之變更方法 | |

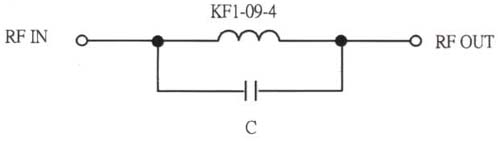

| COILFILTER 附加並聯電容時，可將自共振頻率降低來使用。 | |
| 1.KF1-09-04 | |
|
|
|
|
[圖-1] |
|
|

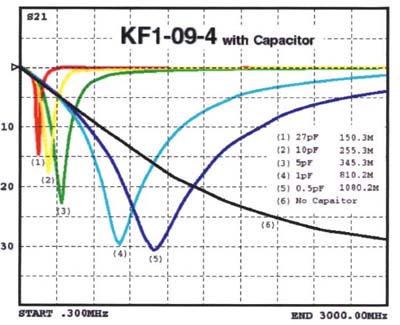

COILFILTER不僅適用于高頻電路，通過附加並聯電容可容易地降低共振頻率來適應各種低頻電路，[圖-2]為KF1-09-04附加各種並聯電容時之共振頻率變化。 |
|
|
KF1-09-04附加並聯電容時之共振頻率變化 |
|
|
|
|
|
[圖-2] |
|
