| 消除RF雑訊 | ||
| [DIGITAL IC雑訊隔離設計技術] | ||
| 消除RF雑訊時之應注意事項 | ||
| 慾消除 DIGITAL IC 之電源供應綫路之雑訊時，僅Vcc側使用濾波器並無法確實消除雑訊，GND之雑訊也需一併處理，電源之 + 側或 - 側單邊加入濾波器並無法消除雑訊。 | ||
| 慾理想地消除電源相關所產生的雑訊時，如圖-1之Vcc側使用KHLC系列，GND側使用KF2系列。同時，慾消除相關的雑訊時需使用KF1系列。 | ||
| 因此不僅可阻絕外部之雑訊也可隔離内部釋放出之雑訊，可構成維持高隔離效果之回路。 | ||
|
|
||
|

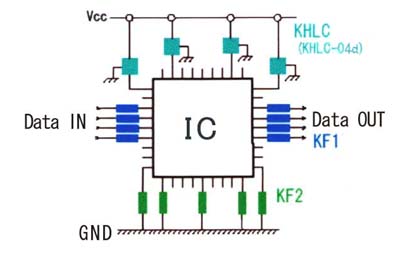

[圖-1] |
||
| 希望隔離更高的RF雑訊時所有的電源PIN（端子）需加裝KHLC系列。 | ||
| 使用時之注意點 | ||
| 希望提高（降低雑訊干擾）時，IC（LSI）之電源、GND、信號（IN、OUT）之各端子需加裝濾波器，距端子慾遠效果愈差。 | ||
| KHLC之GND端子需連接至電位較穩定之層，若GND端子連接至對電流變化較弱細微的接綫綫路等等不穩定的綫路時，則無法發揮絕對的效果。 | ||
| 當成EMC濾波器使用，Vcc綫路與IC的Vcc端子間配置KHLC-02時，需如圖-2之方式盡量接近IC之端子。 | ||
|
與Vcc直接相連（最短距離） |
作爲其他電源綫分支連接 |
|
|
|
||
|

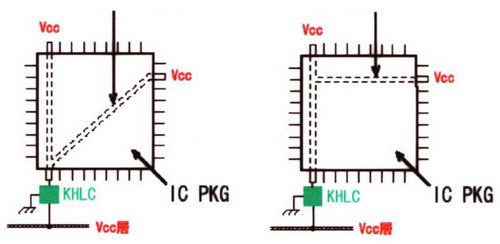

好例 [圖-2] |
坏例 [圖-3] | |
