RF放大器之應用 | |

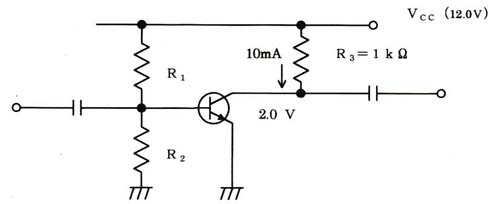

使用半導體的功率放大器中,電源BIAS使用1kΩ以上之電阻時,雖然不需擔心電源(Vcc)側之RF信號隔離。但是使用如此大之電阻時,假設 COIECTOR 電流為如下之10mA時 COLECTOR 之電壓僅有2V。 | |

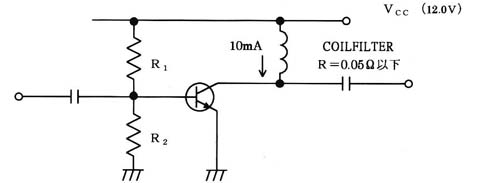

但若使用 COILFILTER 時 | |
COILFILTER 之壓降最大也僅有0.5mV,且電源之隔離可達25dB以上。 | |
COILFILTER 使用時,DC電源對RF信號之隔離可達25dB以上,電源電流100mA時壓降也僅有5mV。 | |
濾波器之應用 | |

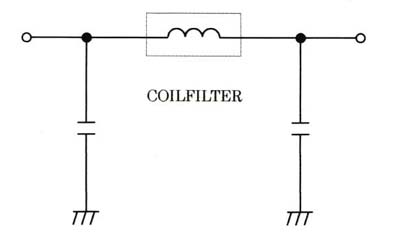

電感值相同之 COILFILTER 與晶片電感相較。 | |

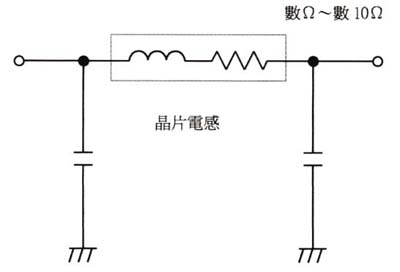

陶瓷晶片型電感其 L 之電阻較大。 | |
COILFILTER 之電阻值僅0.05Ω以下因此可忽略。 |
