KRFM TAIWAN APPLICATION3

COILFILTER 的頻率特性

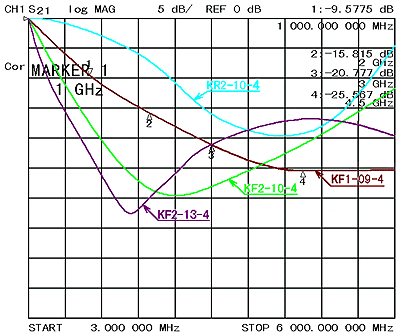

	[圖-1] 為COILFILTER KF1-09-4、KF2-10-4 與電容組合時帶通濾波器之頻率特性，其遠超過PCB使用界限而達到6GHz以上寬頻之濾波特性，且小尺寸（1608，2012）、低價格為最大的吸引力。
		ISOLATION VS 頻率特性

		[圖-1]
現有晶片電感的頻率特性

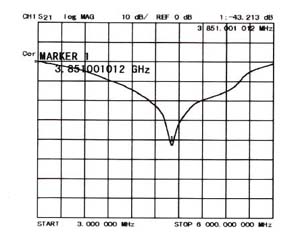

	[圖-2] 為現有積層晶片電感之頻率特性。將此積層晶片電感用為帶通濾波器（BEF）時，雖隔離之峰值可達40dB，但其頻帶卻極爲狹小。
	一般而言，考慮使用濾波器於高頻半導體之電源（bias）回路時，需有隔離至二倍頻、三倍頻振之隔離特性，因此需用多數的 L 及 C 才可實現。同時，考慮電感值容許誤差、溫度特性、直流電阻、容許電流等等時，設計上使用積層晶片電感之組合作爲帶通濾波器相當困難，一般都敬而遠之。
ISOLATION VS 頻率特性

[圖-2]
*COILFILTER* 之寬頻、高隔離效果為其特點。同時，電感值容許誤差、溫度特性、直流電阻、容許電流等等之誤差極小，用於EMC對策（消除高諧波信號）與旁路電容併用時可消除超過6GHz頻寬之高諧波信號。特別是適合大電流之應用，由於直流電阻低（數10mΩ以下），因此壓降極小。
*COILFILTER* 具代表性的頻率特性
下圖為*COILFILTER*標準的頻帶隔離特性（頻率特性），配合各種應用可指定特性。
ISOLATION VS 頻率特性

[圖-3]
